詳細介紹
籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即 可。因此，使用維護方便。本廠的籃式過濾器可以根據客戶的實際使用情況進行設計。
| 型 號 | HK-SED HK-SWD | 工作壓力 | 0.6MPa-25MPa 150LB-600LB |
| 口徑規(guī)格 | DN25~DN600 | 工作溫度 | -80℃-300℃ |
殼 體 材 質 | Q235B、 Q345R、16MnR、304、304L、316、316L、碳鋼襯F4(F46、PO) | 過濾精度 | 5~1000um |
| 濾芯材質 | 304、304L、316、316L、F4、F46 | 連接形式 | 法蘭、對焊、螺紋 |
| 濾芯形式 | 沖孔板+不銹鋼絲網濾芯 | 法蘭標準 | HG GB SH HGJ J B ANSI JIS |
| 密封墊片 | 丁晴橡膠、四氟橡膠、金屬纏繞墊 | ||
| 設計標準 | GB150-2011 HGJ532-91 HG21637-91 | ||
| 附 注 | 由于過濾器的結構形式不一，可按照客戶的要求非標制作；具體使用條件以過濾器設計條件為準。 | ||

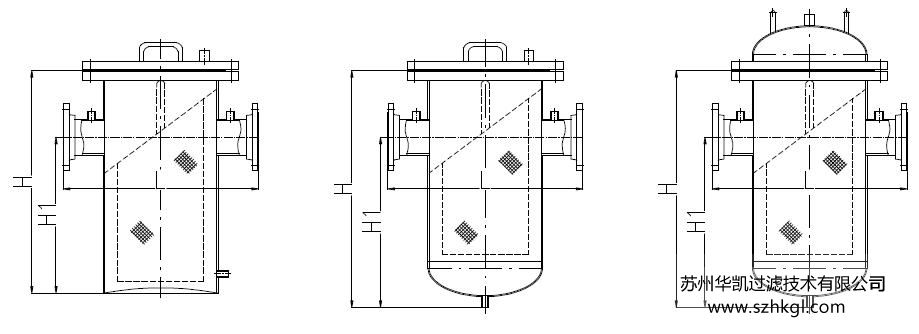

SED-I直通平底籃式 SED-II直通弧底籃式 SED-II直通封頭弧底籃式
| 公 稱通 徑（DN） | D | H1 | H | L | 過濾面積 | 堵塞規(guī)格 | 連接形式 |
| 65 | 133 | 174 | 364 | 373 | 0.0461 | ZG3/8’’ | 法蘭 對焊 螺紋 |
| 80 | 159 | 214 | 417 | 399 | 0.0690 | ZG3/8’’ | |
| 100 | 219 | 272 | 508 | 489 | 0.1077 | ZG3/8’’ | |
| 125 | 273 | 345 | 617 | 513 | 0.1759 | ZG3/8’’ | |
| 150 | 325 | 404 | 724 | 565 | 0.2910 | ZG3/4’’ | |
| 200 | 377 | 446 | 793 | 615 | 0.4076 | ZG3/4’’ | |
| 2 50 | 426 | 495 | 893 | 660 | 0.5017 | ZG3/4’’ | |
| 300 | 478 | 563 | 997 | 720 | 0.6800 | ZG3/4’’ | |
| 500 | 700 | 1060 | 1930 | 1100 | 1.200 | ZG1’’ |

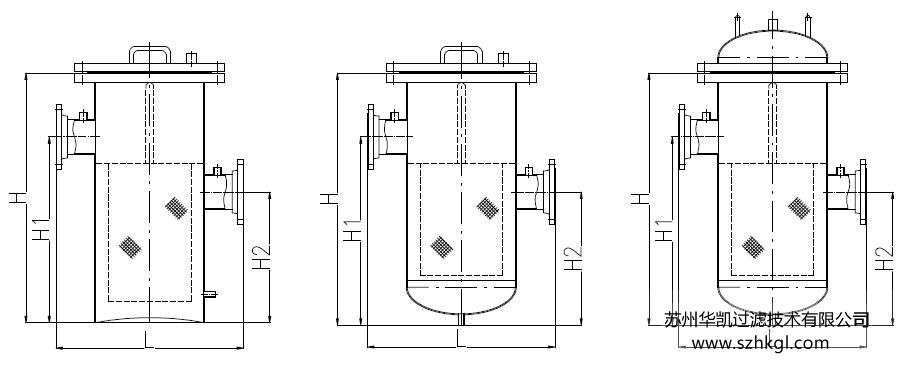

SWD-I高低平底籃式 SWD-II高低弧底籃式 SWD-III高低封頭弧底籃式
| 公稱通徑 （DN） | D | H1 | H2 | H | L | 過濾面積 | 堵塞規(guī)格 | 連接形式 |
| 65 | 219 | 330 | 200 | 555 | 459 | 0.1283 | ZG3/8’’ | 法蘭 對焊 螺紋 |
| 80 | 219 | 330 | 200 | 555 | 459 | 0.1283 | ZG3/8’’ | |
| 100 | 273 | 420 | 245 | 680 | 515 | 0.2861 | ZG3/8’’ | |
| 125 | 273 | 420 | 245 | 690 | 515 | 0.2861 | ZG3/8’’ | |
| 150 | 325 | 495 | 285 | 795 | 575 | 0.4487 | ZG3/4’’ | |
| 200 | 426 | 610 | 340 | 975 | 710 | 0.7944 | ZG3/4’’ | |
| 2 50 | 478 | 720 | 395 | 1125 | 795 | 1.2593 | ZG3/4’’ | |
| 300 | 529 | 820 | 445 | 1275 | 870 | 1.4846 | ZG3/4’’ | |
| 500 | 700 | 1050 | 850 | 1910 | 1080 | 3.55 | ZG1’’ |

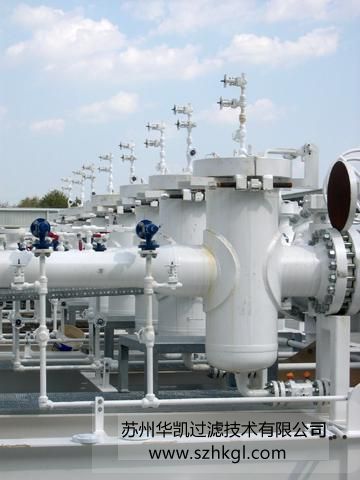

化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
