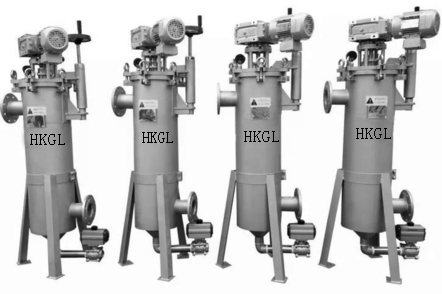

HK-XG刮刀自清洗過濾器使用旋轉刮刀和氣缸升降刮刀，在線自動清洗雜質和污垢，不用人工清洗，操作保持連續作業，主要應用于過濾低、中、高粘性液體過濾。
工作原理
    液體從殼體進液口進入，介質通過楔形網濾網，粗顆粒被濾網攔截，高濃度的液體，順著濾網慢慢堆積，聚集在設備底部，壓差傳感器檢測濾芯內外壓差值，控制模塊啟動清洗程序，刮刀將附著在濾網內外壁的介質清洗，并隨著底部的濃縮液排出殼體，恢復正常過濾狀態。
技術參數
口徑：DN25-DN300                                                            殼體材質：CS、SUS304、SUS316、TA2
工作壓力：0-2.0MPa                                                            濾芯材質：不銹鋼濾芯
工作溫度：0-200℃                                                               墊片材質：氟橡膠、丁晴橡膠
過濾精度：500um-25um                                                      殼體處理：機械拋光、噴砂、酸洗鈍化

工作流程示意圖

1、過濾：待過濾液體通過進液口進入過濾器，在過濾過程中，水中的雜質堆積在不銹鋼濾網上，內層雜質逐漸堆積，內外兩側由此產生壓差，通過壓差開關監測進出水口的壓差變化；

2、清洗：待壓差達到設定值時，將開啟自動清洗過程，電控系統給出信號，氣缸（電機）開始工作，帶動刮刀上下往復（旋轉）刮除雜質；

3、排污：一 定時間后，排污閥打開，開始排污，排污時間根據雜質量及濾液的價值設定。

整個控制也可按照客戶要求改進，請聯系蘇州華凱工程師，做出佳方案。

技術特征和優點

■ 不產生過濾耗材拋棄，節省材料成本和環境成本
■ 污水從高雜質濃度和可回收利用
■ 封閉的過濾器，有害物質的泄漏
■ 模塊組合和自動可選模式，符合過濾器的應用要求
■ 過濾器壓力損失小，流量穩定，節約能耗管道，持續的過程穩定性
■ 用金屬片刮
■ 自動運行，24小時連續在線過濾器，濾芯更和清洗的繁重工作結束
■ V型槽濾芯，間隙，表面光滑，容易刮，強度高。

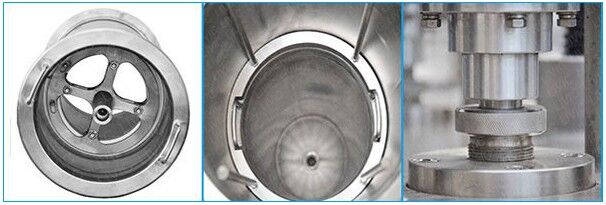

附件
外殼                                            電機減速機                                            刮刀系統
屏幕                                            壓差控制器                                            PLC西門子控制器

典型應用

■ 過濾類型： 機械刮刀過濾器、全自動在線連續過濾
■ 過濾功能： 去大顆粒、固定大小的屏幕、凈化液體、保護關鍵設備
■ 適用行業： 水處理、紙漿和造紙、石油化工、涂料、油墨、油、食品和飲料等
■ 典型適用的液體： 蠟、煤餾油、單體、polyer、水、檸檬酸、發酵肉湯、蛋白、肥皂、濕部添加劑、涂料、油墨、粘合劑、橡膠、乙醇、巧克力、糖果、果汁、冷卻液等
