工作原理
華凱SX2系列大流量自清洗過濾器，由四個不銹鋼過濾芯組合在罐內，其主要構件是由四個濾芯與四組吸污裝置構成。過濾時污水從過濾器下部進入并分布到各個濾芯。污水由濾芯的內側向外側進行過濾。污水中固體物被濾網截留下來；通過一臺電力馬達驅動清洗機構，作旋轉及上下運動的吸吮掃描器，吸吮掃描器內部與一個3"排污閥相通，在排污閥打開時，過濾器內部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，掃描器將濾網雜質吸下并通過排污閥排出，這個清洗過程大約需要35-60秒鐘。過濾器的四個濾網輪流清洗。在整個反清洗過程中，系統不斷流。
技術參數
單臺流量：2000-4000M3/H 控制電壓：交流220V
小工作壓力：0.25MPa 控制方式：壓差、時間及手動
大工作壓力：1.0MPa、1.6Mpa 清洗時間：35-90秒/單芯
工作溫度：70℃ 清洗方式：360°掃描吸吮式清洗
安裝方式：立式安裝 清洗壓損：0.01-0.08MPa
過濾精度：20-500微米 清洗機構轉速：14-20rpm
額定操作電壓：三相，220V，3 80V，50H
大流量全自動過濾器特點
1、處理量大，且可并聯使用，單機處理量大可達4000m3/h。
2、過濾精度默認為200微米，且從200至3000微米可選，過濾面積大，納污量高，用戶可根據實際工況制。
3、刷式清洗，兩次清洗排污的時間間隔較長，具有在清洗排污時不間斷供水特點，且清洗時間短，排污耗水量少。
4、過濾單元設計，堅固耐用。
5、清洗設計，實現低負載、低水頭、均勻排污功能。
6、設有電機過載保護，可保護電機。
7、占地面積小，設有吊裝單元與抓梯，方便維護。
8、維修性強、安裝拆卸簡便。
9、液晶顯示界面，人性化設計操作簡便。
10、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭。
11、適用于雜質含量高、工作環境惡劣的地方。

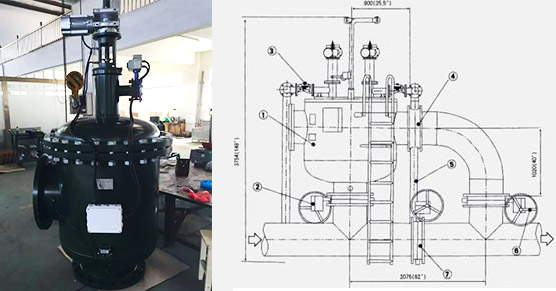

安裝示意圖
3"排污閥 出水碟閥 壓差開關測壓系統
4"排污管 PLC控制系統
行業應用
大流量全自動過濾器適用于循環或非循環冷卻水系統、熱交換系統、中央空調系統、集中供暖系統、熱水鍋爐系、工業排水回用處理，污水處理統等，大流量全自動過濾機單機處理量大，并且可并聯使用以達到用戶需求，因而適用于鋼鐵、電力、化工、紡織、印染等行業。
